Kosze grzewcze

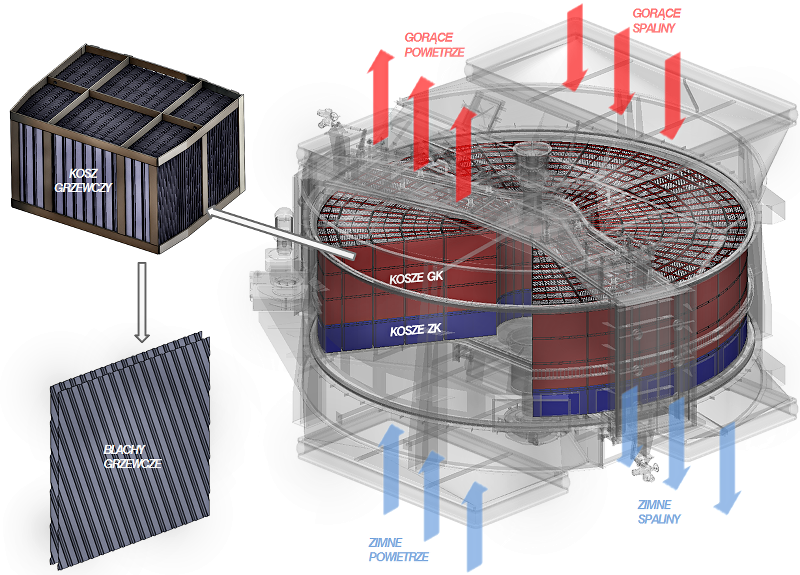

Podczas każdego obrotu wirnika strumień spalin natrafia na tysiące metrów kwadratowych powierzchni ogrzewalnej w postaci ściśle przylegających, specjalnie wyprofilowanych blach wypełniających wirnik, upakowanych w pakiety zwane koszami grzewczymi. Kosze grzewcze pobierają energię cieplną ze spalin i przekazują ją powietrzu uczestniczącemu w procesie spalania. Wszystko to odbywa się przy obrotach wirnika 1÷3 na minutę.

W wirniku LUVO jest jedna warstawa koszy grzewczych zimnego końca i od 1 do 3 warstw koszy grzewczych gorącego końca. Kosze grzewce zimnego końca pracują w niższej temperaturze przez co różnią się od koszy grzewczych gorącego końca, niekiedy materiałem i zawsze profilem wypełnienia.

MATERIAŁ

W zależności od składu chemicznego spalin stosujemy różne gatunki stali na wypełnienie koszy:

• DC01

Ta stal jest stosowana najczęściej jako wypełnienie koszy gorącego końca. Jej zaletą jest podatność na obróbkę plastyczną oraz niska cena.

• Corten

Ta stal, zwana „deszczową stalą”, cechuje się podwyższoną odpornością na korozję, t.j. pod wpływem wilgoci na jej powierzchni tworzy się powłoka ochronna przypominająca rdzę. Z tego względu jest stosowana głównie jako wypełnienie koszy zimnego końca.

• Stal emaliowana

Jest to stal pokryta cienką warstwą emalii o niskiej przyczepności powierzchniowej oraz dużej odporności na działania kwasów i wilgoci zawartej w spalinach i powietrzu, przez to stosujemy ją do spalin najbardziej agresywnych.

• Duplex

Ta stal charakteryzuje się wysokimi właściwościami mechanicznymi i najwyższą odpornością na korozję i erozję. Jej wadą jest wysoka cena i możliwość stosowania do temeratury 300°C.

PROFIL WYPEŁNIENIA

Na wypełnienie koszy grzewczych stosujemy blachy o różnych profilach celem uzyskania optymalnej wymiany ciepła.

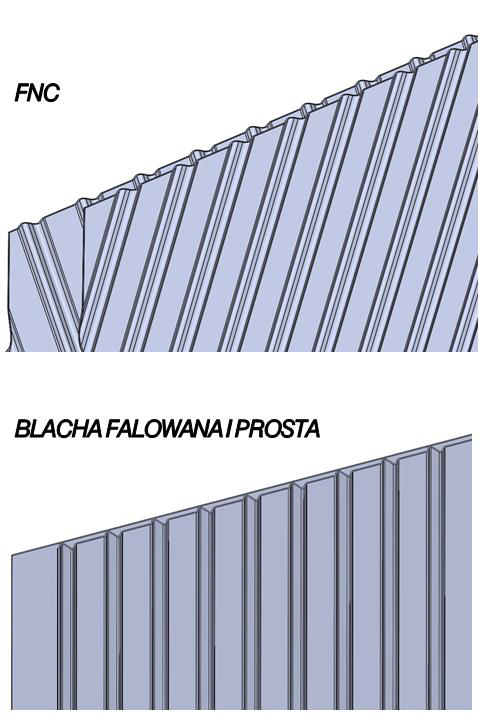

W koszach grzewczych gorącego końca najczęściej stosujemy profil FNC a w koszach grzewczych zimnego końca profil NF (połączenie blachy falowanej i prostej). Profil FNC ma najlepszą wymianę ciepła ale większe oporami przepływu zaś profil NF ma gorszą wymianę ciepła ale mniejsze opory przepływu i większą odporność na osadzanie się pyłu
