Systemy sterowania skrzydłami promieniowymi

Systemy sterowania skrzydłami promieniowymi

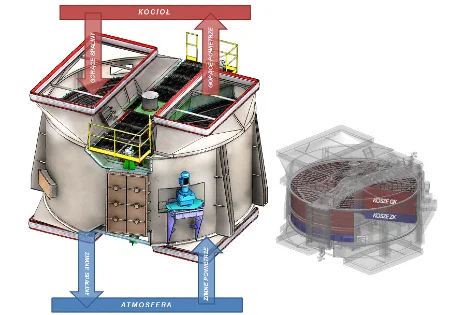

Obracający się wirnik ulega odkształceniom termicznym. Celem zminimalizowania powstającej szczeliny między uszczelnieniami a płytami obudowy stosuje się skrzydła promieniowe, których położenie można regulować ręcznie lub automatycznie.

Sposoby sterowania położeniem skrzydeł promieniowych:

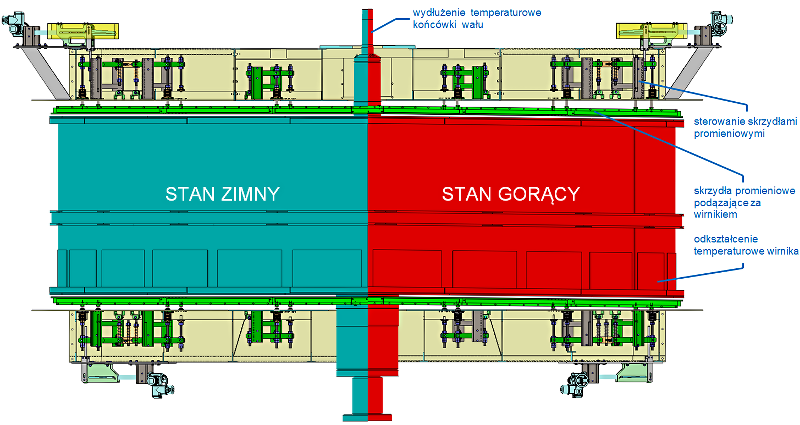

• układ dwustanowy – skrzydła znajdują się w stanie „zimnym” lub „gorącym”. Po osiągnięciu przez spaliny zadanej temperatury następuje przeregulowanie skrzydeł do stanu „gorącego” a po odstawiania kotła położenie skrzydeł wraca się do stanu „zimnego”
• układ z mechanicznym pomiarem odkształcenia (układ nadążny). Na wirniku zamontowany jest popychacz, zmieniający swoje położenie wraz z odkształcaniem się wirnika o dalsze 2 mm. W trakcie odkształcania się wirnika popychacz oddziaływuje na dzwignę odbiornika impusów w wyniku czego sygnał trafia do systemu sterującego położeniem skrzydłeł. W tym układzie skrzydła nadążają za odkształcającym się wirnikiem utrzymując zadaną szczelinę z toleracją +/- 1 mm.
• uklad z czujnikami zbliżeniowymi (najbardziej zaawansowany układ nadążny). W tym przypadku ciągły pomiar położenia pierścienia obwodowego wirnika dokonuje się za pomocą czujników zbliżeniowych zamontowanych na obudowie LUVO, przez co szczelina jest utrzymywana z tolerancją +/- 0,5 mm.
